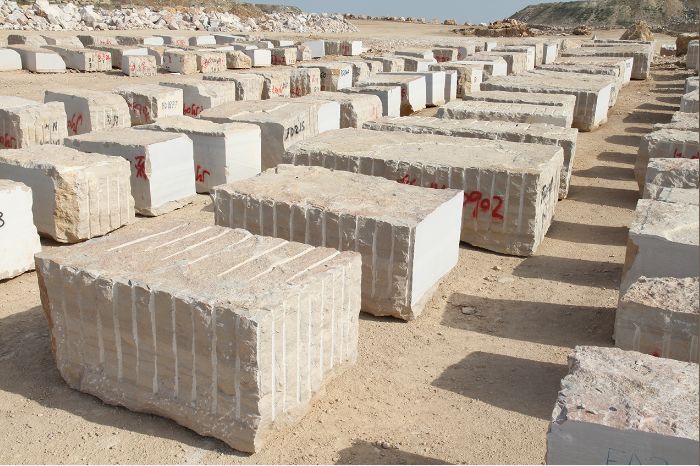

木纹石

是一种珍贵的石材

它是碳酸钙再沉淀而成的一种岩石

由于沉淀周期内各种条件的变化

形成类似木材的纹理。

木纹石分类

以上就列举了几种

欢迎大家留言补充

木纹石养护

木纹石常见问题

在大量的日常应用中，发现木纹石较之其他种类的天然石材，更易出现如下大的问题：

* 不易抛光。

* 容易变色。经过使用的木纹石，颜色会出现由浅变深，由深变黄等类似现象。

* 木纹石缝隙拼接处，容易出现污染、变色等问题。

* 容易返碱。

* 易污染。

【注】最令业主方和石材护理人头疼的，是这些问题不容易把控。有时面对一个现场，很难找到原因所在，不知从何下手。

而当一个问题，无法通过表面现象找到原因，就必须进行深入分析。接下来，我们对木纹石，做一个简单的了解。

木纹石的特点

①石灰石 木纹石是一种石灰石，主要成分为碳酸钙(CaCO3)。

②粉体结构 虽然与大理石有着相似的纹理与花纹，但木纹石与大理石却有着明显的区别。其中一个重要特征，即石灰石的形成过程，没有经历大理石那样的变质和结晶。

这使石灰石在结构上呈现细腻的粉体结构。看似致密，实际上却与大理石、花岗石中的晶体结构有着本质的区别。

③物理性能 石灰石易碎，抗折体积密度、弯度、抗压缩强度都不高。

④吸水率高 碳酸钙成分和粉体结构，使得石灰石的吸水率普遍很高。在未做过防护的木纹石上，我们都有过类似的经验：

一些水，洒在木纹石上，就像被海绵吸收一样，很快的渗进石材内部。这个特征，与洒在大理石、花岗石等石材表面的反应，有着明显的区别。

【注】正是成分和结构特征，造成了木纹石较高的吸水率。而这个“吸水率”，正是一切问题的根源。

实际上，前面提到的木纹石不易抛光、易污染等问题。罪魁祸首，就是木纹石超高的吸水率。

1、不易抛光的原因

木纹石抛光时，由于较高的吸水率。结晶剂、粉等材料，有相当一部分，迅速的渗入到石材内部，无法产生结晶作用。并且影响最终的出光效果。

2、易变色的原因

由于较高的吸水率，在使用和保养时，容易吸水，随着时间的推移，导致颜色出现各种不可预测的变化。而反观吸水率较低的大理石、花岗石等，类似的原因导致的颜色变化，却远比木纹石轻微得多。

3、缝隙易变色、发黑的原因

吸水率较高，也代表着木纹石的微孔结构，吸附能力很强。云石胶，填缝剂中的胶油、色素等，也容易被木纹石吸收，在缝隙处，留下痕迹。

4、易返碱的原因

木纹石容易吸水，与底部水泥中的成分发生反应，产生返碱现象。

5、易污染的原因

木纹石结构相对疏松，吸水率高，吸收污染的能力自然也很强。在日常使用中，脚底灰尘、污水、果汁饮料、咖啡牛奶、茶叶等各种物质的共同作用下，很容易产生污染。

木纹石——防护必须做好

了解了“吸水率高”这一关键原因，做好木纹石，也就有了科学的依据。若要做好木纹石，必须将防护做好、做极致、做到标准非常高。

实际上，木纹石做好防护，花费的成本，确实要高一些。在这里我们主要介绍一种方法，尤其对石材护理施工人员，非常有用，能够解决木纹石的大多数问题。

我们称之为“加强型”防护处理：

1、补刷型

当木纹石板材，在工厂里已经刷过了防护，但是效果不佳，起不到有效降低石材吸水率的作用，就应进行补刷。

①防护剂选择

补刷防护剂时，一般情况下，水性防护剂无法渗透通过原有的防护剂。

因此，补刷时，应采用渗透型防护剂，如VD渗透型石材护理防护剂等。

②涂刷标准

足量、均匀、养生24小时以上。

③注意事项

足量涂刷，也有一个标准。涂刷时，如果前面刷，后面马上就渗进了木纹石里面，证明防护用量不到位，继续补刷。

直到：地面木纹石——刷上去之后，表面有一层防护剂不会马上干燥，才证明防护剂涂刷足量。

墙面木纹石——刷上去之后，表面始终呈现湿润状态，才证明防护剂涂刷足量。

2、未做防护时的涂刷

如果木纹石板材，出厂时未做防护，应进行完善的防护处理。

①防护剂选择

对于未做防护的木纹石，先采用水性防护剂，如VD复合硅烷防护剂，以1:13兑水进行足量均匀的涂刷。

此种防护剂，还有一个附加功能：其富含的复合型甲基硅酸盐，能渗透到石材内部的微孔中，形成硅酸盐类结晶，起到填补和阻水作用。

养生24小时后，再用渗透型防护剂，如VD渗透型防护剂，进行足量均匀的二次涂刷，再养生24小时以上。

②涂刷标准

足量、均匀、养生24小时以上。

③注意事项

对于防护剂是否足量的判断，与前面相同。通过这样细致、完善的防护处理，可将木纹石吸水率降低幅度，达90%以上。

【重点关注】防护，是木纹石处理的一项关键性工作。防护做不好，既会影响后续的研磨、结晶等工作，也会在日常的使用中，出现各种问题。这一点，应引起我们石材护理人的重视。

木纹石案例
